一、概述

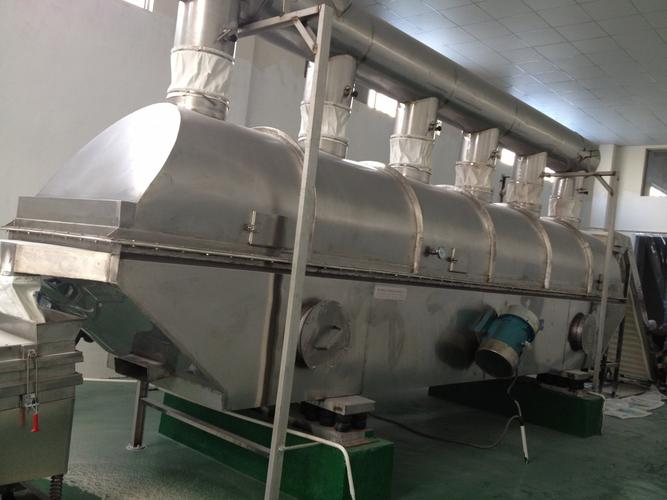

卧式振动流化床烘干机组是一种集流化床干燥与振动输送技术于一体的新型干燥设备。它通过机械振动与热风流的协同作用，使物料在床层内呈流化状态，并与热空气充分接触，从而实现快速、均匀的干燥。该机组广泛应用于化工、医药、食品、饲料、矿产等行业中的粉状、颗粒状及片状物料的干燥作业。

二、工作原理

卧式振动流化床烘干机组主要由振动电机、床体、风室、布风板、进出料装置、旋风分离器、除尘器及热风系统等组成。其工作原理如下：

1. 湿物料由进料口进入流化床内部，落在布风板上。
2. 热空气从风室经布风板均匀进入床层，使物料颗粒在气流作用下悬浮并形成流化态。
3. 振动电机驱动床体做定向振动，促使物料沿水平方向连续向前移动，避免了沟流和死区。
4. 物料在振动与热风的共同作用下，表面水分迅速蒸发，干燥后的成品从出料口排出。
5. 废气携带粉尘经旋风分离器和除尘器净化后排出。

三、主要结构与特点

1. 结构组成

• 振动源：采用专用振动电机，激振力可调，运行平稳。
• 床体：卧式矩形结构，内壁抛光，便于清洁，符合GMP要求。
• 布风板：开孔率均匀，确保热风分布均匀，流化质量高。
• 热风系统：可配蒸汽换热器、电加热器或热风炉，温度可控。
• 除尘系统：旋风分离器与布袋除尘器组合，粉尘回收效率高。

2. 性能特点

• 干燥速度快：物料在流化状态下与热风接触面积大，传热传质效率高，干燥时间短。
• 干燥均匀：振动作用消除了粘结和死区，产品含水率均匀。
• 可调性强：通过调节振动频率、振幅、风量和风温，可适应不同物料的干燥需求。
• 节能环保：热效率高，废气排放经处理后达标。
• 操作简便：自动化程度高，可实现连续生产，维护方便。
• 适用性广：可处理热敏性物料，通过低温大风量操作保证品质。

四、应用领域

| 行业 | 典型物料 |
|------|----------|
| 化工 | 硫酸铵、氯化钾、染料、颜料、塑料树脂 |
| 医药 | 原料药、中药浸膏、颗粒剂 |
| 食品 | 味精、鸡精、食盐、砂糖、淀粉、豆粕 |
| 饲料 | 鱼粉、血粉、酵母粉 |
| 矿产 | 石英砂、膨润土、高岭土 |

五、选型与使用注意事项

1. 物料特性：根据物料的初始含水率、终含水率、粒度分布、粘性、热敏性等选择机型。
2. 处理能力：确定小时产量，匹配相应规格的机组。
3. 热源选择：根据当地能源条件选择蒸汽、电、天然气或生物质热风炉。
4. 防粘措施：对于易团聚物料，可增加打散装置或返回部分干料。
5. 运行维护：定期检查振动电机、布风板、密封件，清理积料，确保设备长期稳定运行。

六、

卧式振动流化床烘干机组以其高效的干燥性能、均匀的产品质量和广泛的物料适应性，成为现代工业生产中不可或缺的干燥设备之一。合理的选型与科学的操作维护，能够为企业带来显著的经济效益与环境效益。随着干燥技术的不断进步，该设备将在更多领域发挥重要作用。
